Identification of components and Reassembling a Desktop computer.

Identification of  components and Reassembling a  Desktop computer.

आज मै आपको बताउंगा कि घर बैठे कैसे कम्‍प्‍युटर बनाना सिखें।इसके लिए आप आज का इस नोटस को ध्‍यान से पढीये और इसके निर्देशो का पालन करे।

पहले आपको कंप्यूटर बनाने के लिए आवश्यक भागों को खरीदना होगा।

1. Processor (CPU)

2. Computer Case

3. Optical Drive (DVD RW and SATA capable)

4. Memory (RAM)

5. Power Supply

6. SATA Cables

7. Motherboard (SATA Capable)

8. Processor Fan

9. Case Fan

10. Hard Drive (SATA Capable)

11. Assortment of case and drive screws (Not Pictured)

12. Flowers (necessary if you are invading the space of your significant other)

यदि इन सभी भागों को एक साथ नहीं खरीदा जा सकता है, तो इसे "बेयरबोन किट" के रूप में जाना जाता है। इस उदाहरण में, केस, मदरबोर्ड, सीपीयू, हार्ड ड्राइव, और मेमोरी को olx.com से लगभग 10000Rs के लिए नंगेबोन किट के रूप में खरीदा गया था। शिपिंग से पहले 2000 RS से कम समय के लिए डीवीडी ड्राइव और केबल्स को olx.com से खरीदा गया था। एक साथ बंडल किए गए भागों को खरीदने के लिए एक स्पष्ट वित्तीय लाभ है, लेकिन अनुसंधान भागों की संगतता के लिए  कम स्पष्ट लाभ वह है जिसे आप प्रयास करने से बचाते हैं।

प्रोजेक्ट के लिए आपको जिन साधनों की आवश्यकता होगी, उन्हें इकट्ठा करें:



पेचकश (सुस्त और फिलिप्स के लिए शिकंजा)

वायर कटर और स्ट्रिपर्स

सुई-नाक के सरौता

उपयोगिता के चाकू

छोटी टॉर्च

समायोज्य रिंच

शिकंजा रखने के लिए छोटा कंटेनर

हीट सिंक कंपाउंड

ग्राउंडिंग स्ट्रैप



हो सकता है कि आप इन प्रतिष्ठानों में से हर एक उपकरण का उपयोग न करें, लेकिन उन सभी को हाथ में लेना सबसे अच्छा है जब आपके पास इनका उपयोग हो।


साइड पैनल को हटाकर कंप्यूटर केस खोलें। उन पेंचों को ढूंढें जो साइड पैनलों को जगह में रखते हैं और उन्हें हटा देते हैं (चित्र 3 में दिखाया गया है लाल रंग में परिचालित)। पैनल को पहले इसे वापस खिसका कर हटा दिया जाता है (चित्र 4) फिर इसे मामले से हटाकर (चित्र 5)





Assambling  शुरू होने से पहले तीन काम करने होंगे:



1 किसी भी हिस्से या पैकेजिंग सामग्री को हटा दें जिसे केस के अंदर भेज दिया गया हो (चित्र 6)

2 ऑप्टिकल ड्राइव के लिए कवर निकालें। हमारे मामले में, हम अपने डीवीडी ड्राइव को माउंट करने के लिए उच्चतम ड्राइव बे पर कवर को हटाएंगे जैसा कि आंकड़ा 7 में दिखाया गया है। इसे आकृति 8 में दिखाए गए रिटेनिंग टैब में दबाकर करें।

3 मामले में पहले से इंस्टॉल किए गए केबलों पर ध्यान दें। ये पावर स्विच, ऑडियो जैक और यूएसबी पोर्ट जैसी सुविधाओं के लिए फ्रंट पैनल कनेक्शन होना चाहिए। यदि उन्हें लेबल नहीं किया जाता है, तो निर्माता के दस्तावेज से परामर्श करें और मामले में अन्य भागों में स्थापित होने से पहले उन्हें स्वयं लेबल करें (आंकड़ा 8)





ग्राउंडिंग स्ट्रैप को अपनी कलाई (चित्र 10) पर रखें और दूसरे छोर को कंप्यूटर केस से कनेक्ट करें। यदि आपका पट्टा मामले में हुक करने के लिए एक क्लिप से सुसज्जित नहीं है, तो धातु के खिलाफ कील लगाने के लिए एक जगह ढूंढें जैसा कि आंकड़ा 11 में दिखाया गया है। यह आपके शरीर पर स्थिर बिजली के किसी भी निर्माण को कंप्यूटर घटकों को नुकसान पहुंचाने से रोक देगा।




मदरबोर्ड को स्थापित करने के लिए हमें उन भागों की आवश्यकता है जिन्हें आपके खरीदे गए घटकों के साथ शामिल किया जाना चाहिए:

I / O Bezel मदरबोर्ड पर इंटरफ़ेस पोर्ट को घेरने वाले मामले के पीछे एक ट्रिम पैनल है। इसे मदरबोर्ड के साथ शामिल किया जाना चाहिए। चित्र 12 मदरबोर्ड बॉक्स की सामग्री को दर्शाता है।

मामले और मदरबोर्ड को अलग करने वाले रिसर को बनाने के लिए केस स्क्रू छेद में स्टैंडऑफ स्थापित किए जाते हैं। शिकंजा स्टैंडऑफ़ में स्थापित होता है जैसा कि आंकड़ा 13 में दिखाया गया है। स्क्रू और स्टैंडऑफ़ को मामले के साथ शामिल किया जाना चाहिए, लेकिन इन वस्तुओं को केवल उस स्थिति में ऑर्डर करना एक अच्छा विचार है जब वे शामिल नहीं हैं।

मामले में मदरबोर्ड स्थापित करने के लिए इन चरणों का पालन करें:

मामले के पीछे उद्घाटन में I / O बेजल प्लेट स्थापित करें (आंकड़ा 14)। यह अंदर से धक्का देता है।

मामले में गतिरोध स्थापित करें। स्टैंडऑफ़ मदरबोर्ड में बढ़ते छेद में फंसा हुआ है। 14. सटीक प्लेसमेंट के लिए मदरबोर्ड पर स्क्रू होल स्थानों की जाँच करें।

मामले में मदरबोर्ड को कम करें और I / O बेजल के साथ संरेखित करें।

शिकंजा स्थापित करें।

चित्र 15 मामले में स्थापित मदरबोर्ड को दर्शाता है। यह शिकंजा ढीले छोड़ने के लिए सबसे अच्छा काम करता है जब तक कि उन सभी को शुरू नहीं किया गया हो और बोर्ड को बेज़ेल के साथ गठबंधन किया गया हो।





हार्ड ड्राइव वह उपकरण है जो आपके सभी डेटा को संग्रहीत करता है। यह 3.5 "चौड़ा है और इसे माउंट करने की आवश्यकता है ताकि आप बैक पर केबल कनेक्शन तक पहुंच प्राप्त कर सकें (आंकड़ा 16)। यदि यह संभव नहीं है तो आपको ड्राइव को स्थापित करने से पहले केबल कनेक्ट करने की आवश्यकता हो सकती है। ड्राइव माउंट करने के लिए:

ड्राइव को स्थापित करने के लिए एक 3.5 "ड्राइव बे का पता लगाएं। यदि आपको ड्राइव माउंट करने के लिए जगह खोजने में परेशानी होती है तो सुझावों के लिए अपने केस प्रलेखन से परामर्श करें।

ड्राइव को जगह में तब तक स्लाइड करें जब तक पक्षों पर पेंच छेद मामले में छेद के साथ पंक्तिबद्ध न हों।

शिकंजा स्थापित करें।





ऑप्टिकल ड्राइव 5.25 "चौड़ा है और ड्राइव बे में स्थापित है जिसे हमने पिछले चरण में कवर से हटा दिया है। केबल का उपयोग इस ड्राइव पर भी लागू होता है। ड्राइव को स्थापित करने के लिए:

ड्राइव को ड्राइव बे में स्लाइड करें जब तक कि स्क्रू छेद लाइन में न हों और ड्राइव का फ्रंट केस के सामने फ्लश हो जाए (चित्र 18)। सुनिश्चित करें कि यह सही ढंग से उन्मुख है।

शिकंजा स्थापित करें।



CPU कंप्यूटर का मस्तिष्क है। यह मदरबोर्ड पर 20 की आकृति में दिखाए गए सॉकेट में स्थापित है। सीपीयू को स्थापित करें:

सीपीयू के पिन 1 को नामित करने वाले कोने को चिह्नित करें जैसा कि आंकड़ा 19 में दिखाया गया है। इस एएमडी ब्रांड प्रोसेसर पर, कोने को एक तीर से चिह्नित किया गया है। अपने प्रोसेसर के बारे में विशेष जानकारी के लिए निर्माता के दस्तावेज से परामर्श करें।

सॉकेट के बगल में छोटी धातु की छड़ को उठाएं जैसा कि चित्र 20 में दिखाया गया है।

सीपीयू सॉकेट पर संबंधित मार्किंग का पता लगाएं और सीपीयू डालें ताकि मार्किंग लाइन हो जाए।

जगह में प्रोसेसर को लॉक करने के लिए रॉड को नीचे दबाएं (चित्र 21)

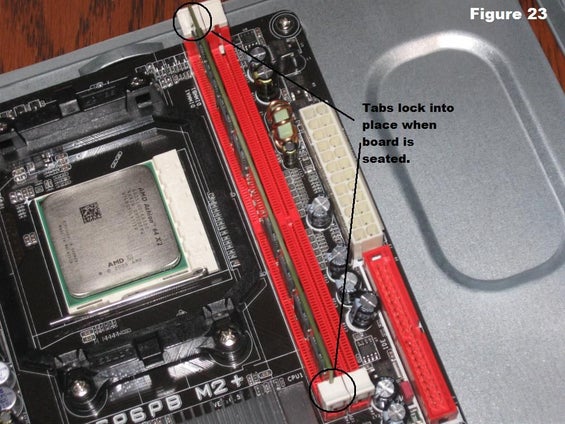

 RAM एक  temporary memory location है जहां पर प्रोसेसर काम करता है। जबकि  Permanently stored data को डिस्‍क से लाया जाता है और रैम को दिया जाता है जिससे की प्रासेसर काम करता है। इसमे मेमोरी को इंस्‍टाल करना बहुत आसान होता है।

चित्र मे दिखाये गये अनुसार साकेट मे रैम को सेट करे लगाते समय इस बात का ध्‍यान देवे कि notch सही जगह पर लगा हो ।

अब रैम को देानो तरफ हलका से दबाये जिससे की रैम अपनी खांचे मे अच्‍छी से बैठ जाये ।



 CPU का fan एक  heat sink और  fan का कांम्बिनेशन है। यह सीपीयु की हीट को बाहर निकालने का काम  करता है। इसलिए फैन को इंस्‍टाल करते है।

सबसे पहले इसके निचे कुछ  thermal पेस्‍ट होता है उसे लगाते है। उसके उपर फेन केा सेट कर देते है। उसके बाद फैन के लेग को सही जगह पर रख कर स्‍क्रुड्राइवर से कस देते है।

fan assembly's power connector को मदरबोर्ड से जोडते है।



जब आप केस खरीदते है तो आपको उसके साथ एक डाक्‍युमेंट दिया जाता है। उसे पढकर आप जान सकते है कि आपको सीपीयु मे  power supply को कहा इंस्‍टाल किया जाना है।

पावर सप्‍लाई के माउंटींग होल को वेसे ही रखे जैसे चित्र मे दिखाया गया है फिर उसमे  screws लगाकर टाइट कर देंगे।

सारे कंपोनेन्‍ट को इंस्‍टाल करने के बाद सीपीयु मे जंगल के जैसे वायर दिखाइ देता है इसके लिए आपको मदरबोर्ड मैन्‍युल केा पढने की जरूरत है । जिससे आप यह जान सकेंगे कि आपको कौन सा वायर किस जगह पर जोडना है। इसमे दो प्रकार के कनेक्‍शन होता है एक को पावर और दुसरे को डाटा कनेकशन कहते है।

सीपीयु के अन्‍दी सभी डिवाइस को पावर सप्‍लाइ्र की जरूरत हेाती हैचित्र मेदिखाये अनुसार आप पावर की सप्‍लाई को कनेक्‍ट कर सकते है। इसमे दो प्रकार का ड्राइवर होते है। साटा ड्राइवर और दुसरा नान साटज्ञ ड्राइवर होता है।

मदरबोर्उ के फ्रान्‍ट पेनल डिवाइस को डाटा केबल ड्राइवर से जोडता है। अन्‍य कोइ्र प्राब्‍लम के लिए मदरबोर्ड के डाक्‍युमेंट मे देखे।



अब कंपेानेन्‍ट पुरी तरह से इंस्‍टाल हो जाता है तब केबिनेट केा पुरी तरह से बंद कर देते है।
